產品概述：

本公司推出的KBA12H礦用本質安全型攝像儀，具有體積小，重量輕， 低照度，高清晰度，傳輸距離遠，是煤礦井下工業電視系統中的優良攝像儀。

關聯設備：

KDW127/12

礦用澆封兼本安型直流穩壓電源

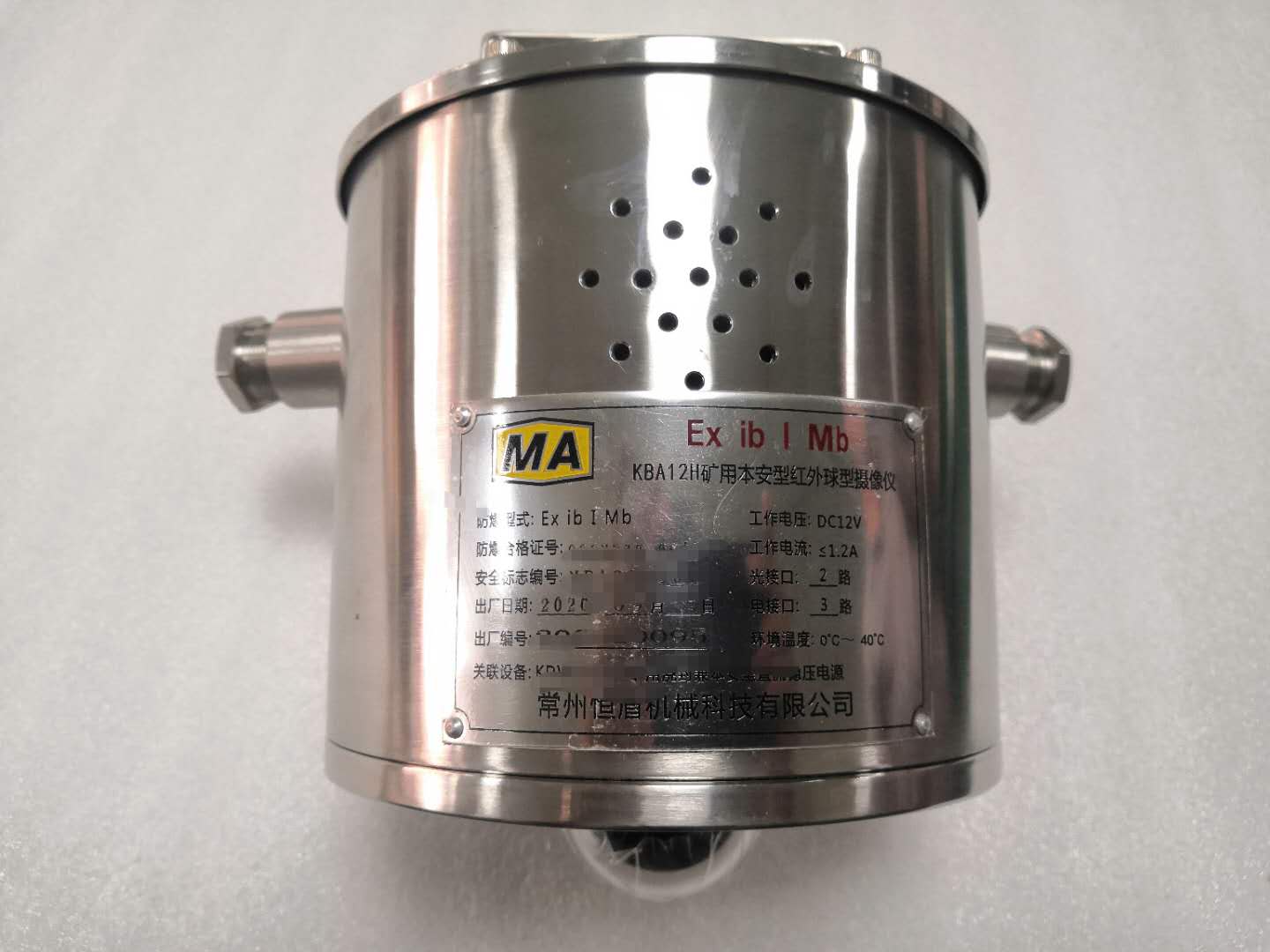

KBA12H礦用本安型紅外球形攝像儀
環境溫度	0℃～40℃
平均相對濕度	≤95％（25℃）
大氣壓力	80KPa～106KPa
防護等級	IP66
高溫	+60℃
低溫	-40℃
振動加速度	20m/s2
沖擊加速度	300m/s2
額定電壓	DC12V
最大電流	≤1.2A
水平旋轉角度	0°～360°
圖像信號類型	彩色
水平清晰度	350線
灰度	優于7級
傳輸口路數	2路
傳輸速率	10/100Mbps
傳輸方式	TCP/IP 以太網光信號
接口形式	SC、單模雙纖，光波長 1310nm
最大傳輸距離	50m（電纜型號：MHYV 4×2×1/0.97mm）（以太網電信號）
	10km（使用 MGTSV 型單模光纜；光纖接點總數 8 個，其中熱熔接點 3 個，冷熔接點 3 個，活動連接點 2 個）（光纖光信號）

  性能指標：

         氣   壓：80KPa～106KPa

環境溫度：0℃～40℃

相對濕度：≤95%（+25℃）

防爆指標：Ex iB I Mb

防護等級：IP66

工作電壓：DC12V

工作電流：≤1.2A

光接口：2路

電接口：3路

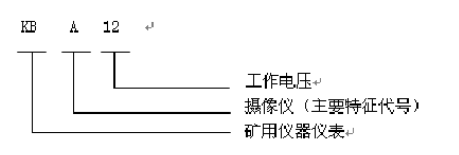

型號及含意：



安裝與使用：

⊙  安裝前應在地面調試完成，禁止在井下帶電調試。

⊙  本裝置由專業安裝人員攜帶至現場安裝，應安裝在穩固的平面或支架上；

⊙  球型攝像儀高度集成，安裝式不需開蓋，僅需將專業電纜插頭有效插接即可使用。

功能：

⊙  能將采集到的圖像轉換為以太網電信號和以太網光信號輸出；

⊙  具有圖像抓拍、存儲和語音報警功能，當偵測到區域入侵時語音報警，報警聲級≥85dB（A）；同時攝像儀抓拍當前畫面，并將包含有抓拍時間信息的圖像保存在內部儲存卡中，儲存容量 8GB，抓拍圖像分辨率 1920×1080；

⊙  具有紅外輔助照明功能；

⊙  具有云臺功能，水平旋轉角度范圍：0～350°，俯仰旋轉角度范圍：5°～ 90°。

外形尺寸：212mm×166.5mm×225mm

重量：約5Kg
